集中电源集中控制型防爆消防应急灯是属于智能疏散系统配套的智能应急灯具,智能疏散系统是不能用普通消防应急灯来连接的,因为所有灯具的都是经由分配电装置供电,分配电装置输出的电压一般为24/36V。而传统的普通型消防应急灯具(即B型应急灯具)的电压是220V,因此两者也是有不同。此外,因为集中电源集中控制型消防应急灯里面带有通讯芯片控制,因此它的造价成本也不是普通应急灯具可以比拟的。

集中电源集中控制型防爆消防应急照明灯具照明灯通常有2种工作状态:正常,应急。具有故障检测功能,故障信息通过总线上传到应急照明分配电装置,应急照明分配电装置再上传到应急照明控制器照明灯采用电子编码方式。受应急照明控制器的控制可使照明灯改变工作状态。照明灯的光源故障、通讯故障可在应急照明控制器上显示。

总线电压:DC24V或DC36V,允许范围: DC21V~DC36V


光通量lm

外形尺寸(mm)

安装尺寸(mm)

安装方式(推荐)

S2012(5W/10W)

50

250*240*70

231

壁挂

S2083(10W)

50

250*235*80

210

壁挂

S2082(20W)

50

Φ148*155

140

吸顶/壁挂/支架安装

S2084(18W)

50

1200*50*30

1220*25

吸顶/壁挂

S2084(10W)

50

600*50*30

620*25

吸顶/壁挂

S2084(5W)

50

400*50*30

420*25

吸顶/壁挂

执行标准:GB 17945-2010

一、 结构特征与工作原理

1.照明灯外形示意图

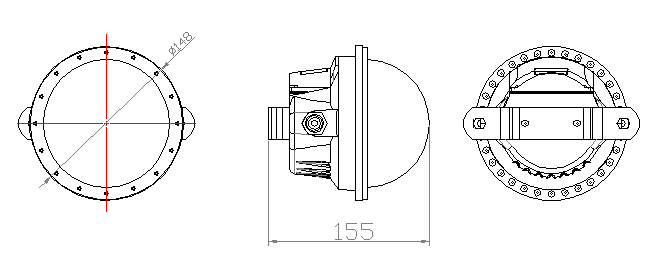

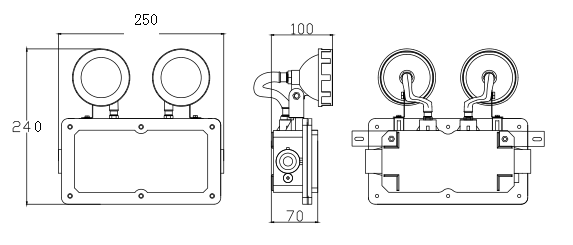

1  S2012外形示意图



                                               2  S2082外形示意图

照明灯工作原理:照明灯正常处于熄灭状态,当发生紧急情况时,转入应急状态,应急状态时常亮。

一、 安装与布线

警告:安装设备之前,请切断回路的电源。电线接头需要进行防水、绝缘处理。

安装示意图。

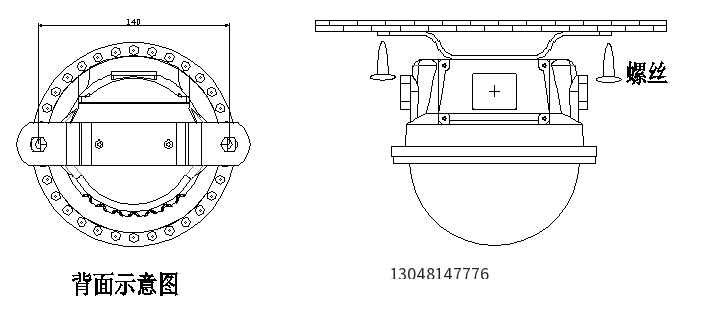

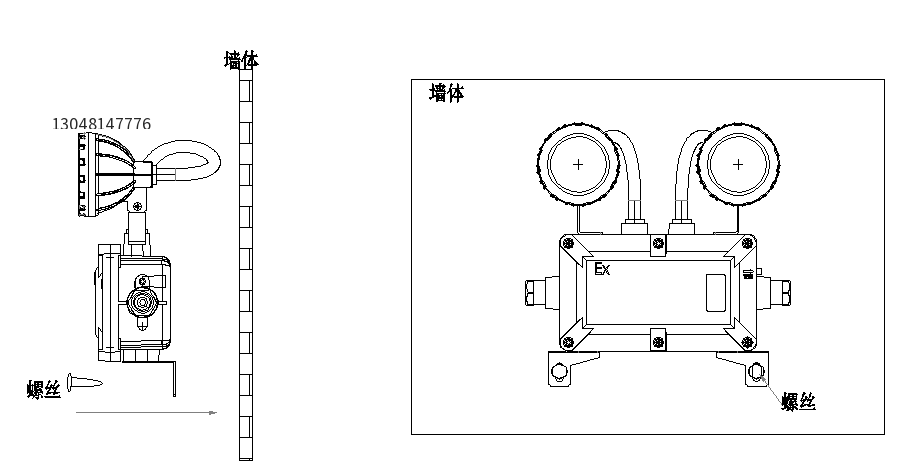

                                        3照明灯安装示意图

接线说明:WLE(1~8)、WLE—:信号总线,无极性。

布线要求:推荐使用截面积≥2.5mm2 RV型铜线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。

二、 测试与日常维护

警告:待全部设备都安装完毕后再接通电源。需检测确定线路没有接地现象方可通电

照明灯安装结束后必须进行测试,使用过程中每年至少进行一次测试。

照明灯在进行测试之前,应通知有关管理部门,系统将进行维护,会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能,以免造成不必要的报警联动。

照明灯注册后,通过主机对之启动、停动,照明灯应能按主机指令执行。

测试结束后,通过主机复位照明灯,并通知有关管理部门系统恢复正常。

在测试过程中不合格的照明灯检验其连接线是否正常,然后再进行测试,如仍不能通过测试则应返回维修。

光源更换方法:断开灯具连线,打开外壳,将损坏光源从电路板拆下,将正常光源接入电路板,装配好外壳,接通灯具连线。

三、 应用方法

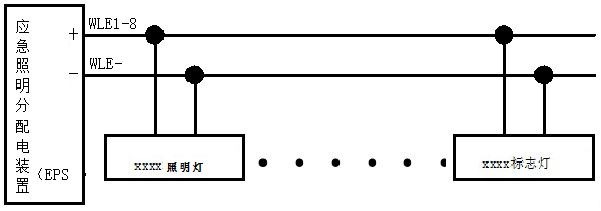

照明灯与应急照明分配电装置连接,实现应急状态照明的作用。应急照明分配电装置有多组端口,下图以第一组端口为例。

注意:

同一个应急照明分配电装置各个端口的灯具地址不能重复。

总线电压要在灯具点亮的情况下高于灯具最小工作电压,否则灯具启动后,电缆压降过大将会造成灯具不能正常工作并影响通信



四、 报废

产品报废应按GB 29837《火灾探测报警产品的维修保养与报废》执行。火灾探测报警产品使用寿命一般不超过12年,可燃气体探测器中气敏元件、光纤产品中激光器件的使用寿命不超过5年。产品达到使用寿命时,一般应报废。若继续使用,产品的使用或管理方应按该标准有关要求每年进行检测和试验,并进行系统性能测试,所有检测、试验和测试结果均合格后方可继续使用。
