一、 概述1. 简介D-1KVA-Q36V 消防应急照明集中电源（消防应急灯具专用应急电源）（以下简称应急电源）通过与应急照明控制器、集中电源集中控制型消防应急照明和疏散灯具（以下简称应急照明和疏散）相连，组成集中电源集中控制型消防应急照明控制系统。

2. 功能特点

 低功耗。

 应急照明集中电源能显示主电电压、电池电压、输出电压和输出电流。

 能手动、自动两种方式转入应急状态，设置只有专业人员操作的强制应急启动按钮，该按钮启动后，应急照明集中电源不受过放电保护的影响。

 应急照明集中电源每个输出支路单独保护，任一支路故障不影响其他支路的正常工作。

 应急照明集中电源在充电器与电池之间连接线开路、 应急输出回路开路、应急状态下，电池电压低于过放保护电压值时，能发出故障声、光信号，并指示故障的类型；故障声信号能手动消除，当有新的故障信号时，故障声信号能再启动。

二、 技术特性

 额定输入电压：AC220V

 额定输出功率：1000W

 输出电压：DC36V

 备用电源：3 节铅酸蓄电池

 应急工作时间：90min

 应急转换时间：0.2s

 材质：金属

 外壳防护等级：IP33

 外形尺寸：600*450*1200mm

 执行标准：GB 17945-2010

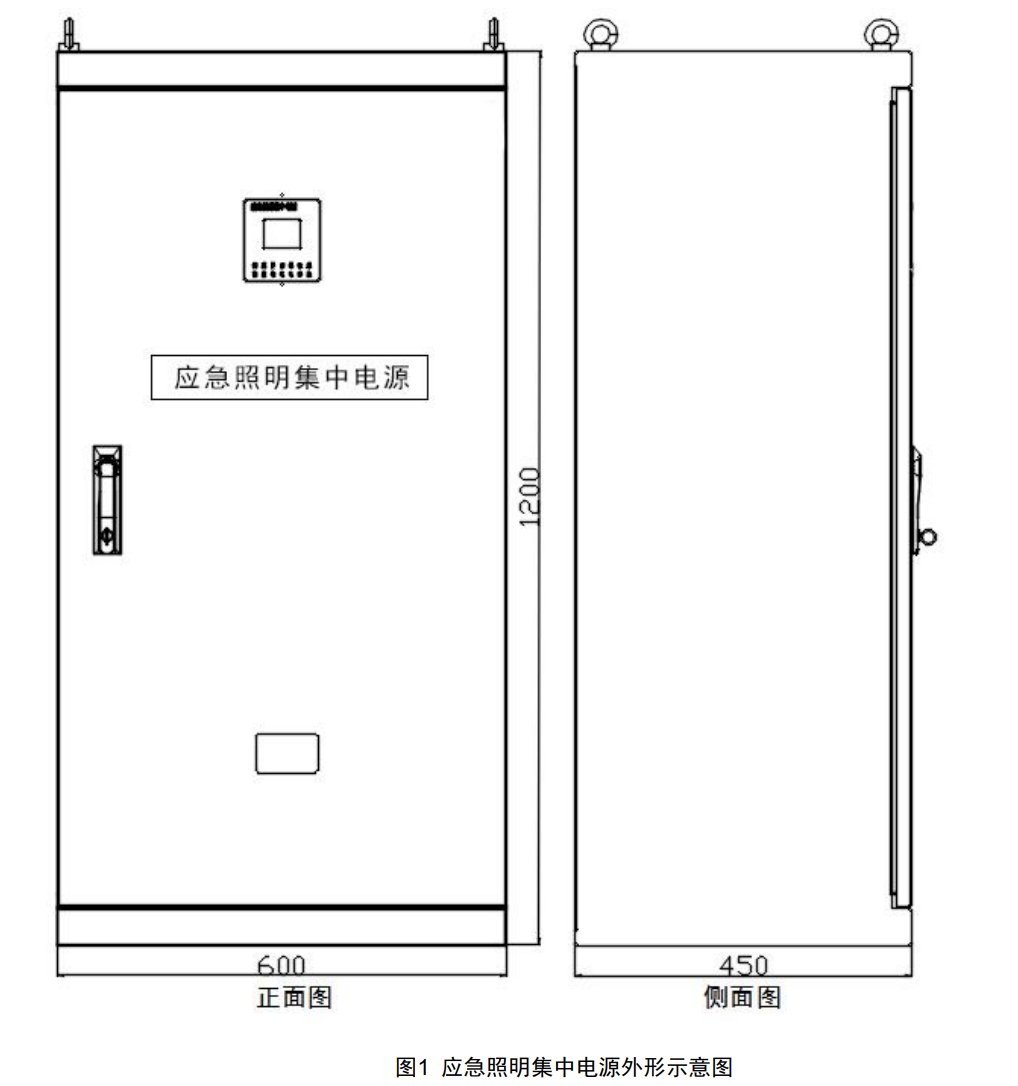

三、 结构特征与工作原理1. 应急照明集中电源外形示意图应急照明集中电源立柜式安装，其外形示意图如图 1 所示（单位：mm）。

2. 工作原理

本产品与应急照明控制器、应急照明和疏散组成集中电源集中控制型消防应急照明控制系统。应急电源与应急照明和疏散灯具相连，应急电源实时接收应急照明和疏散灯具的工作状态，

上传至应急照明控制器；并传达应急照明控制器的信号指令。应急时提供应急灯具工作电源。

四、 安装与调试

1. 开箱及检查小心打开包装，在检查产品外壳是否有损伤，规格及型号是否正确后，方可进行安装。

2. 安装及接线

 安装前，确保机箱在运输途中无损坏，刮伤，内部接线无松动。

 安装说明：应急电源箱立式安装，安装在干净整洁的配电间，电源柜现场须配基础槽钢，基础槽钢的外径与配电柜下口外径一致，底部预留出进出线空间。

 接线说明，根据规范要求，机箱设计为下进下出线方式，

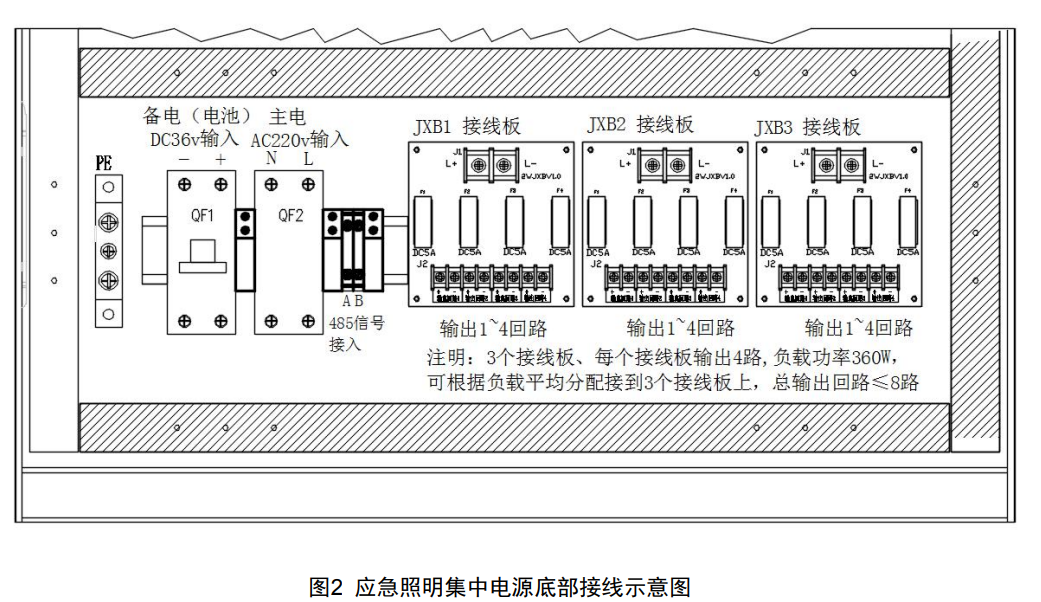

外部接线如图 2：

1）应急电源工作电源AC220V由本防火分区的应急照明配电箱输出端引来。

2）应急电源485信号线（NH-RVSP-2X1.5mm²-SC20）由应急照明控制器引来（或邻近防火分区应急电源引来），并引至另个防火分区的应急电源；应急电源与应急电源之间一进一出，直至485信号线连接最后一台应急电源为止。

3. 调试

 全部产品安装完毕，检查安装和接线可靠后，将应急照明集中电源与消防应急灯具连接，接通电源。分别使其处于主电和应急工作状态，检查其主电电压、电池电压、输出电压和输出电流的显示情况及指示灯颜色。

 使应急电源分别处于主电和应急工作状态，将任一输出支路短路，检查应急照明集中电源另一支路的工作情况。

 检查应急电源手动、自动转换功能。 检查应急电源的故障报警功能、消音功能。应急灯具状态保持功能。

 应急照明控制器与消防 FAS 信号对接后，测试消防应急电源负载下的灯具应急转换情况。

 应急测试结束后，通过应急照明控制器发出复位命令，使应急电源及其负载下应急灯具复位，并通知有关管理部门系统恢复正常。

 五、 使用与操作应急电源详细操作请参阅其说明书。

六、 故障分析与排除

 通信故障：检查总线接线是否正常，应急照明控制器是否处于正常状态。

 指示状态错误：确认 LED 灯是否损坏，指示灯排线是否接插好，电池连接线是否开路，或者应急电源设置是否正确。

七、 维护和保养 应急电源应在即将调试前安装，在安装前应妥善保管，并应采取相应的防尘、防潮、防腐蚀措施。

 应急电源安装结束后若需进行测试或维护，应先通知相关部门，以免造成不必要的报警联动。

 定期检查应急电源是否工作正常。

 发现故障排查原因，及时更换部件，或联系厂家予以指导。

八、 其他1. 质量保证 本公司所生产的产品免费保修 1 年。

 如果是由于人为损坏、使用不当或自行改动、拆开而导致的产品失效，不属于保修范围，因此而造成的一切后果本公司将不负任何责任。

2. 注意事项

 应急电源安装结束后或每次定期维护保养后必须进行测试。

 禁止一切带电作业活动，注意安全。

 非专业人员不能随意拆卸应急电源，有故障和厂家联系。

3. 运输与存储

 一般运输机箱外部有防护膜，采用木箱包装，可用常见交通工具运输，并做好防潮防雨，包装箱不可倒置。

 应储存在通风干燥的仓库中，无酸、碱等腐蚀性气体，应避免强烈的振动冲击和强烈的电磁场作用。

4. 环境影响

 本产品的壳体为金属，无污染。

应急照明集中电源0.3KVA、应急照明集中电源0.6KVA、应急照明集中电源1KVA

1，配备液晶触摸屏；
2，内嵌电池智能管理系统，实现对电池的分段监测、管理；
3，配接应急照明分配电装置；
4，配接消防应急标志灯；
5，配接消防应急照明灯；
6，配接智能通讯模块实现网络传输；

1，产品尺寸：550*180*750 mm    550*200*750 mm；600*450*1200 mm
2，输入电压：AC220V/50Hz
3，输出电压：DC24V/36V
4，输出功率：300W
5，输出回路：4回路，可拓展
6，应急时间：≥90min
7，电池类型：铅酸电池
8，防护等级：IP33
9，应急转换时间：0.2s
10，产品特点：2.4寸/4.3寸彩色液晶触摸屏、内嵌电池智能管理系统

应急照明集中电源（以下简称“集中电源”）是安装在建筑物内的备用集中式集中电源装置。集中电源可以为消防应急标志灯具、消防应急照明灯具（以下简称“标志灯”、“照明灯”）供电，保证消防应急照明和疏散指示系统正常工作。

主要功能：

监控功能：紧急接收应急照明控制器命令，并上传状态信息至控制器。

声光报警显示功能：检测与电池连接线开路故障、应急输出回路输出开路故障、应急状态下电池电压低于保护阈值故障，发出故障声、光信号，并显示故障类型。

应急功能：具有手动、自动两种方式进入应急状态，并设有具备特殊权限人员操作的强制应急按钮。

巡检功能：具有电池巡检功能，实时监测备用电池的状态；并通过液晶显示主电电压、备电电压、输出电压、输出电流。

月检、年检功能：具有月检、年检功能，可定时对应急电源自身应急进行测试，防止应急时出现故障。

测试功能：通过测试按钮可直接模拟主电故障。

超载运行：能够在空载、满载10%和超载20%条件下运行。
