集中电源集中控制型消防应急照明和疏散指示系统
集中电源集中控制型系统由应急照明控制器、应急照明集中电源、集中电源集中控制型消防应急灯具及相关附件组成。
每台电源标配8个回路，A型电源每个回路电流≤6A,B型电源每个回路电流≤10A。
集中电源集中控制型系统由应急照明控制器、应急照明集中电源、集中电源集中控制型消防应急灯具及相关附件组成。
每台电源标配8个回路，A型电源每个回路电流≤6A,B型电源每个回路电流≤10A。
功能特点
24小时不间断自动巡检
实时掌握系统各电源及灯具状态，确保关键时刻灯具的可用性，满足现代智能建筑对消防应急照明的要求。>》无极性可任意分支接线方式
灯具供电与通讯采用无极性接线方式并且可任意分支，可适用两线或四线，提高了系统连接的便利性与可靠性。>》LED光源，节电环保

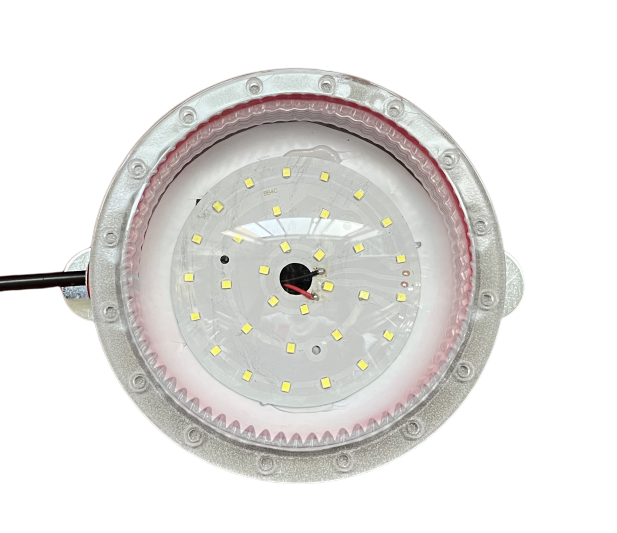

应急标志灯与应急照明灯均采用LED光源，节能环保；标志灯具可进入节电工作模式。
不间断巡检，维护简便快捷
应急照明控制器可对消防应急灯具进行巡检，及时发现灯具异常，提醒维护人员对灯具或线路进行检修。
集中电源供电，便于维护
应急标志灯和应急照明灯由集中电源提供工作电源，便于维护。
系统应用性广
可同时提供A、B型电源系统解决方案；A型电源电压：DC36V,B型电源电压：AC220V。
控制并显示集中控制型消防应急灯具、应急照明集中电源/应急照明配电箱及相关附件工作状态的装置。
功能特点
(1)硬件采用工业控制型计算机，稳定性好、可靠性高。
(2)配备大尺寸显示器，信息丰富直观，方便查看。
(3)实时检测设备运行状态，确保系统正常运行。
(4)具有月检、季检、年检功能，定期测试设备的应急模式是否正常。
(5)具有用户权限管理功能，防止非专业人员操作。
(6)具有历史事件记录功能，可查看关键操作、设备故障等信息。
(7)配有蓄电池为控制器提供应急供电。
(8)具有接收火灾报警控制器或消防联动控制器DC24V信号的接口。
(9)满足技术标准中对借用防火分区时可变状态的要求；可与消防联动控制器通过有源干接点、RS232或者RS485通讯获取火灾报警信息，符合GB22134《火灾自动报警系统组件兼容性要求》。
(1)硬件采用工业控制计算机，稳定性好、可靠性高。
(2)配备图形显示屏，信息丰富直观，方便查看。
(3)实时检测系统内设备的运行状态，确保系统正常运行。
(4)具有月检、季检、年检功能，定期测试设备的应急模式是否正常。

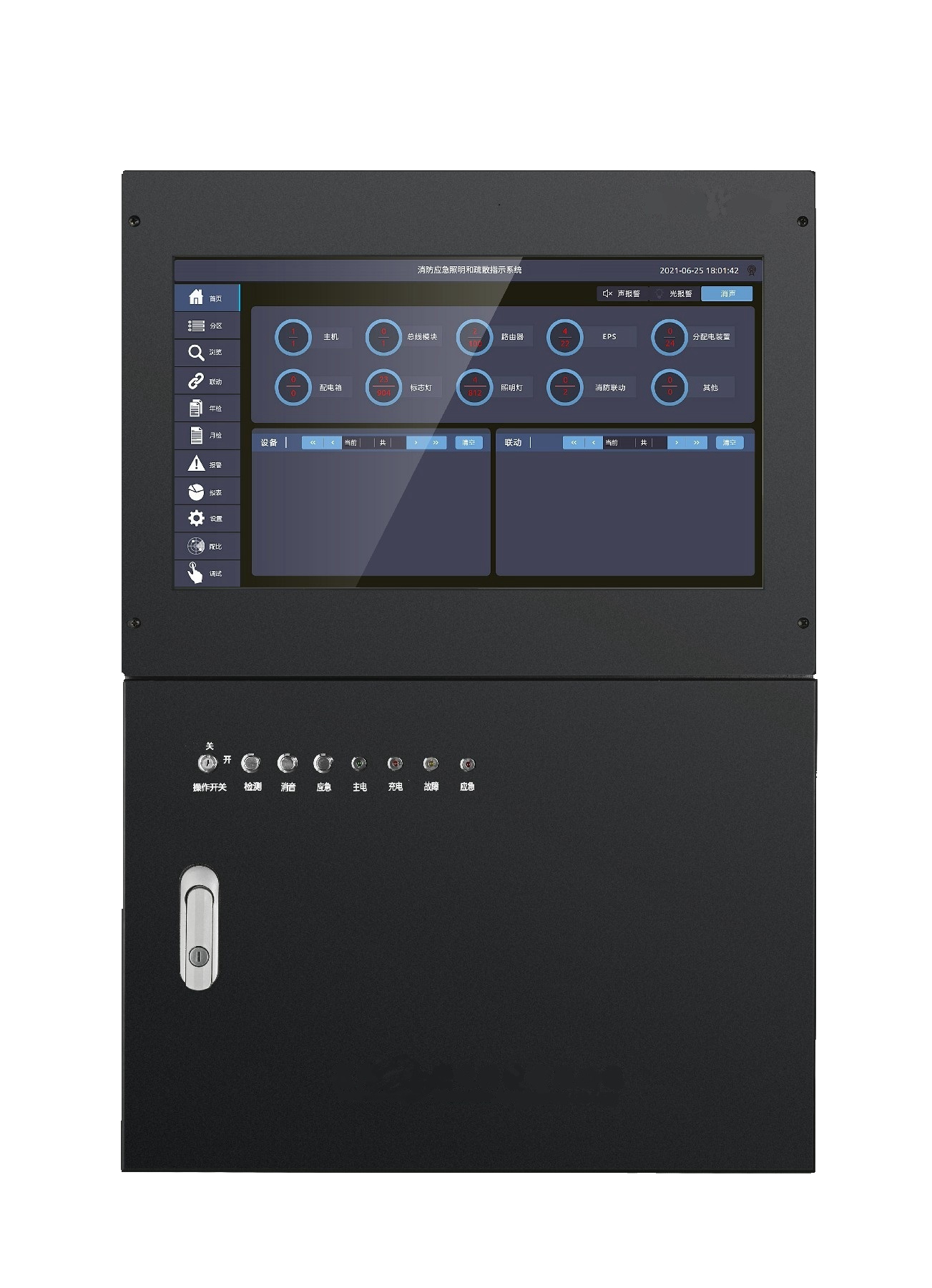

应急照明控制器
(5)具有用户权限管理功能，防止非专业人员操作。
(6)具有历史事件记录功能，可查看所有的关键操作，设备故障等信息。
(7)具有接收火灾报警控制器或消防联动控制器DC24V信号的接口。
(8)满足技术标准中对借用防火分区时可变状态的要求；可与消防联动控制器通过有源干接点、RS232或者RS485通讯获取火灾报警信息，
心市临大些天乱玻集国聚最有限俗司制式符合GB22134《火灾自动报警系统组件兼容性要求》。
产品概述
应急照明集中电源是应急照明疏散指示系统内集供电、充电、集中控制为一体的消防应急灯具的供电配电通讯设备，用于监测集中控制型消防应急灯具的工作状态，并将信息上传到应急照明控制器，接收应急照明控制器的指令及
检测市电状态，联动灯具点亮、熄灭。
适用于集中电源集中控制型消防应急照明和疏散指示系统
功能特点
模块化设计，高度集成。
接收应急照明控制器自动、手动应急指令，联动消防应急灯具点亮及熄灭。
声光故障报警，指示故障类型，并具有实时时钟和历史事件记录功能。
为后接灯具提供可靠的电力供应，可实时检测消防应急灯具的运行状态，确保系统正常运行。
具有可靠的输出过载、短路、过热、电池过放电等保护功能。
接收应急照明控制器系统自检指令，执行月检、季检、年检功能，定期测试设备的应急模式是否正常。
应用领域及解决方案
应用领域
应急照明控制器设置
◇设置于消防控制室内；无消防控制室的，应设置在有人值班的场所；
◇任一台应急照明控制器控制灯具的数量不应大于3200盏。
应急照明集中电源的设置
◇设置于值班室、设备机房、电气管道井、弱电间、配电间或竖井内；
◇长距离隧道宜设置在隧道供电点附近；
◇单层多防火分区的每个防火分区配电间或竖井内；
◇多层建筑可若干层设置一台集中电源；
◇集中电源额定输出不应大于5KW;
◇设置在电气竖井中的集中电源额定输出功率不应大于1KW;
◇集中电源的输出回路不应超过八路。
消防应急标志灯具的设置
◇下列部位或场所应设指示出口的消防应急标志灯：
◇建筑物内的安全出口；
◇多层、高层建筑中各楼层通向疏散楼梯间或防烟楼梯间前室的门口；
◇公共建筑室内最远点至房间疏散门距离超过15m的房间出口；
◇下列部位或场所应设置指示疏散方向的消防应急标志灯：
◇疏散走道拐弯处；
◇地下室疏散楼梯间；
◇超过20m的直行走道、超过10m的袋型走道；
◇人防工程；
◇避难间、避难层及其他安全场所；
◇设置在疏散走道的侧面墙上时，高度宜底边距地1m以下，标志灯设置间距不应大于10m;
◇在地面设置时，设置间距不应大于3m;
◇人员密集场所的疏散出口、安全出口附近应增设多信息复合标志灯具。
消防应急照明灯具的设置
解决方案
各类公建、人员密集场所智能疏散系统应用图例
◇设置于建筑物内的疏散走道、楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层(间);
◇配电室、消防控制室、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需坚持工作的其它房间；
◇无自然采光或夜间使用的公共场所及公共场所内流动人员数不少于5人的房间；
◇寄宿制幼儿园和小学的寝室、老年公寓的房间、医院的病房和监护室等需要救援人员协助疏散的场所；
◇室内步行街、隧道两侧、人行横通道和人行疏散通道等人员密集场所；
◇照明灯照度设计应满足GB51309《消防应急照明和疏散指示系统技术标准》规定。
应用场所
GB51309《消防应急照明和疏散指示系统技术标准》中3.1.2要求设置消防控制室的场所(各类公建、商场、医院、学校、办公楼、展览中心等人员密集场所)。系统特点
系统类型为集中电源集中控制型。
系统由应急照明控制器、应急照明集中电源和集中电源集中控制型消防应急灯具等组成。
应急照明控制器放置于消防控制中心(消防控制室)。
应急照明集中电源安装在各楼层配电间，采用分散式供电方式给终端应急灯具供电：
一般场所选用A型应急灯具，局部空间大于8米应选用B型灯具；
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏散指示方案。
设有火灾自动报警系统的住宅类项目智能疏散系统应用图例
应用场所
GB51309中要求设有火灾自动报警系统的住宅类项目
系统特点
系统类型为集中电源集中控制型/自带电源集中控制型。
系统由应急照明控制器、应急照明集中电源装置/应急照明配电箱、集中控制型消防应急灯具等组成。
应急照明控制器放置于24h有人值班场所。
应急照明集中电源/应急照明配电箱安装在对应楼层配电间，采用集中与分散结合供电方式给终端应急灯具供电。
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏散指示方案(可选)。
城市轨道交通、隧道、地下管廊项目智能疏散系统应用图例
应用场所
城市轨道交通、隧道、地下管廊等项目
系统特点
系统类型为集中电源集中控制型。
系统由应急照明控制器、应急照明集中电源装置和集中电源集中控制型消防应急灯具等组成。
应急照明控制器放置于对应车站车控室。应急照明集中电源安装于车站对应位置配电间。
地铁隧道内，配接灯具的范围不宜超过1000m,配接灯具的范围不应超过一个区间的1/2。
疏散指示灯沿区间中隔墙两侧每隔10m布置，距离车站与区间分界里程、区间中心分界里程始端1m布置。
安装于隧道内的标志灯具均需满足防护等级IP67或IP68要求。
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏敢指示方案。
