防爆标志Ex d IIC T6 Gb的含义

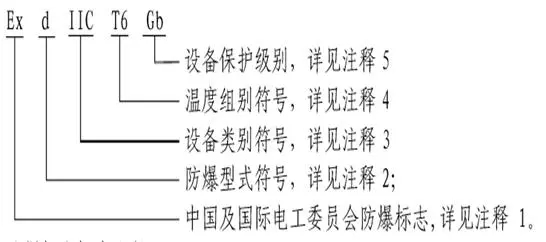

在正规的防爆电气设备上都会有Ex标志，并且每个防爆电气设备都会有一个特有的防爆标志，以下面防爆标志为例：

注释1：Ex是中国及国际电工委员会的防爆标志，表明电气设备符合GB3836和IEC60079中所列的一个或多个防爆型式

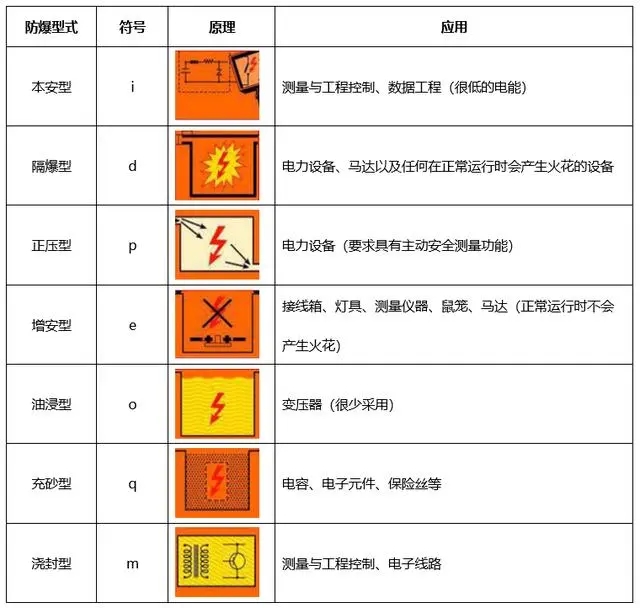

注释2：常见的各类防爆型式符号如下：

——“d”隔爆型

——“e”增安型

——“i”本安型

——“m”浇封型

——“p”正压型

——“o”充油型

——“q”充砂型

——“n”无火花型

注释3：设备类别符号

——Ⅰ类：易产生瓦斯的煤矿用的电气设备

——ⅡA、ⅡB、ⅡC类：除Ⅰ类外的其他爆炸性气体环境用电气设备

注：ⅡB的设备可以用于ⅡA设备的使用条件，同样，ⅡC的设备可以用于ⅡA和ⅡB设备的使用；条件，因此，防爆级别ⅡC＞ⅡB＞ⅡA

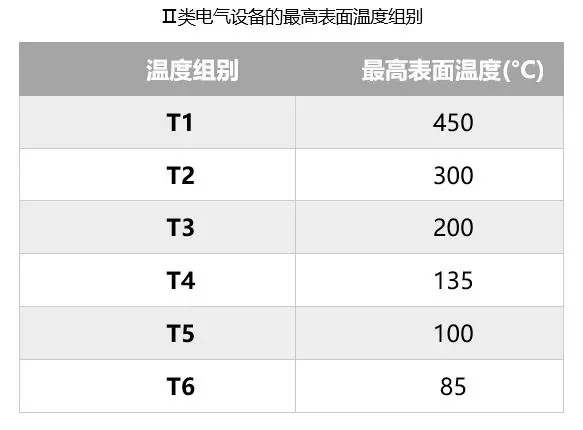

注释4：对于Ⅱ类电气设备，表示温度组别的符号如下：

注释5：设备保护级别分为“Ga”、“Gb”、“Gc”、“Ma”或 “Ma”。

设备保护级别（EPL）：根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备固定的保护级别。

——Ma 级(EPL Ma)：安装在煤矿甲烷爆炸性环境中的设备，具有“很高”的保护级别，该级别具有足够的安全性，使设备在正常运行、出现预期故障或罕见故障，甚至在气体突然出现设备仍带电的情况下均不可能成为点燃源。

——Mb 级(EPL Mb)：安装在煤矿甲烷爆炸性环境中的设备，具有“高”的保护级别，该级别具有足够的安全性，使设备在正常运行中或在气体突然出现和设备断电之间的时间内出现的预期故障条件下不可能成为点燃源。

——Ga级(EPL Ga)：爆炸性气体环境用设备，具有“很高”的保护级别，在正常运行、出现的预期故障或罕见故障时不是点燃源。

——Gb级(EPL Gb)：爆炸性气体环境用设备，具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。

——Gc级(EPL Gc)：爆炸性气体环境用设备，具有“一般”的保护级别，在正常运行中不是点燃源，也可采取一些附加保护措施，保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。

——Da级(EPL Da)：爆炸性粉尘环境用设备，具有“很高”的保护级别，在正常运行、出现的预期故障或罕见故障时不是点燃源。

——Db级(EPL Db)：爆炸性粉尘环境用设备，具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。

——Dc级(EPL Dc)：爆炸性粉尘环境用设备，具有“一般”的保护级别，在正常运行中不是点燃源，也可采取一些附加保护措施，保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。

根据国家现行标准GB 3836.1-2010 《爆炸性环境 第1部分：设备 通用要求》规定要求，在同等条件下，防爆标志达到Ex d IIC T6 Gb标准的电气设备在防爆等级上要高于防爆标志达到Ex d IIB T6 Gb标准的电气设备。

防爆标志一串字母加数字，不了解会比较懵。其实防爆标志是可以分成几部分来看，每部分是有各自的含义。

防爆标志如Exd ⅡC T6 Gb，是由 防爆型式 + 设备类别（气体类别）+ 温度组别+设备保护级别 组成。

符号Ex，防爆性气体环境用电气设备标志。

防爆型式：

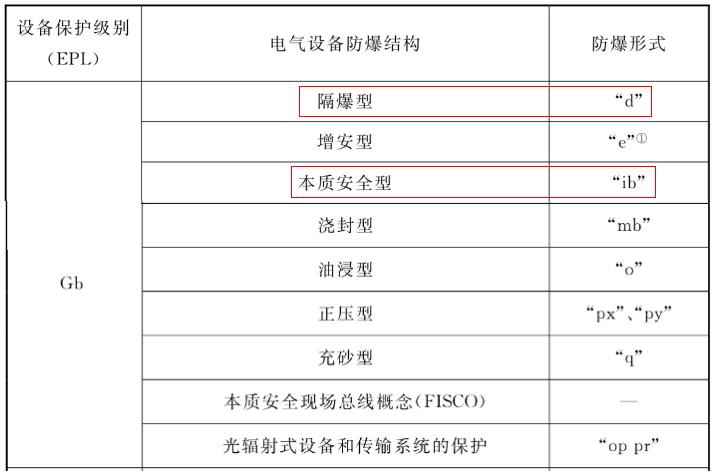

　　在消防行业中，常见有隔爆型“d”和本质安全型“ib”（见下表中设备保护级别Gb红框中部分，）。

爆炸性气体类别：

　　1、I类：煤矿瓦斯气体；

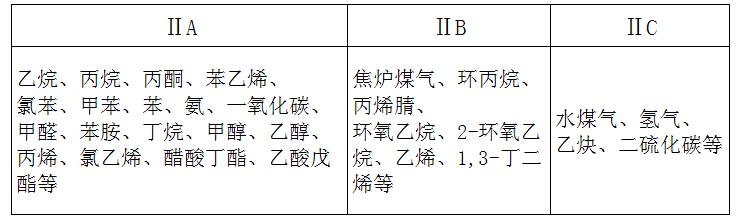

　　2、ⅡA、ⅡB和ⅡC类：除煤矿瓦斯气体环境之外的其他爆炸性气体，见下表。

　　  ⅡB类：代表性气体是乙烯；

　　ⅡC类：代表性气体是氢气。

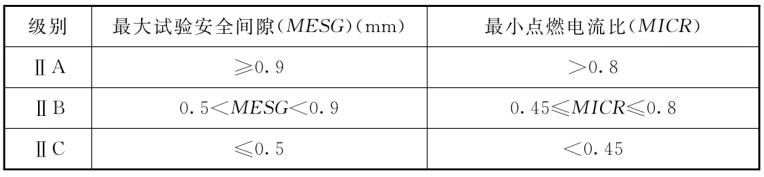

　　爆炸性气体混合物应按其最大试验安全间隙(MESG)或最小点燃电流比(MICR)分级。爆炸性气体混合物分级应符合下表的规定。

温度组别：

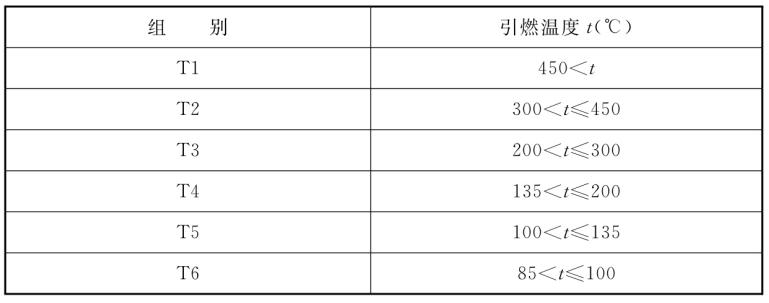

　　爆炸性气体混合物应按引燃温度分组，引燃温度分组应符合下表的规定。

设备保护级别（EPL）：（有时省略不写）

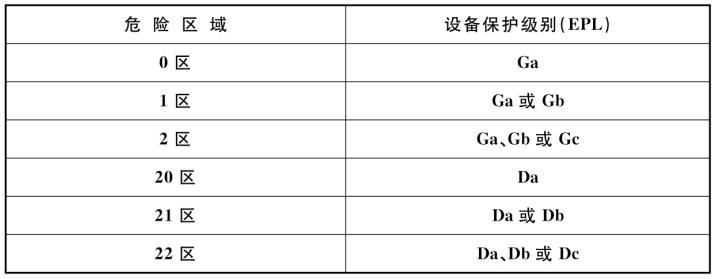

　　爆炸性环境内电气设备保护级别的选择

　　气体/蒸气环境中设备的保护级别为Ga、Gb、Gc，粉尘环境中设备的保护级别要达到Da、Db、Dc。

　　  “EPL Gb”爆炸性气体环境用设备，具有“高”的保护等级，在正常运行过程中、在预期的故障条件下不会成为点燃源。
